1. interrupts 체크

# cat /proc/interrupts | grep mmc
 45:        160          0          0          0     GIC-0 161 Level     mmc0
 46:          0          0          0          0     GIC-0 159 Level     mmc1
 47:       1223          0          0          0     GIC-0 157 Level     mmc2

2. debugfs 활용 (mount -t debugfs none /sys/kernel/debug)

# cat /sys/kernel/debug/mmc0/ios
clock:          50000000 Hz
vdd:            21 (3.3 ~ 3.4 V)
bus mode:       2 (push-pull)
chip select:    0 (don't care)
power mode:     2 (on)
bus width:      2 (4 bits)
timing spec:    7 (sd uhs DDR50)
signal voltage: 1 (1.80 V)
driver type:    0 (driver type B)

# cat /sys/kernel/debug/mmc2/ios
clock:          100000000 Hz
vdd:            7 (1.65 - 1.95 V)
bus mode:       2 (push-pull)
chip select:    0 (don't care)
power mode:     2 (on)
bus width:      3 (8 bits)
timing spec:    9 (mmc HS200)
signal voltage: 1 (1.80 V)
driver type:    0 (driver type B)

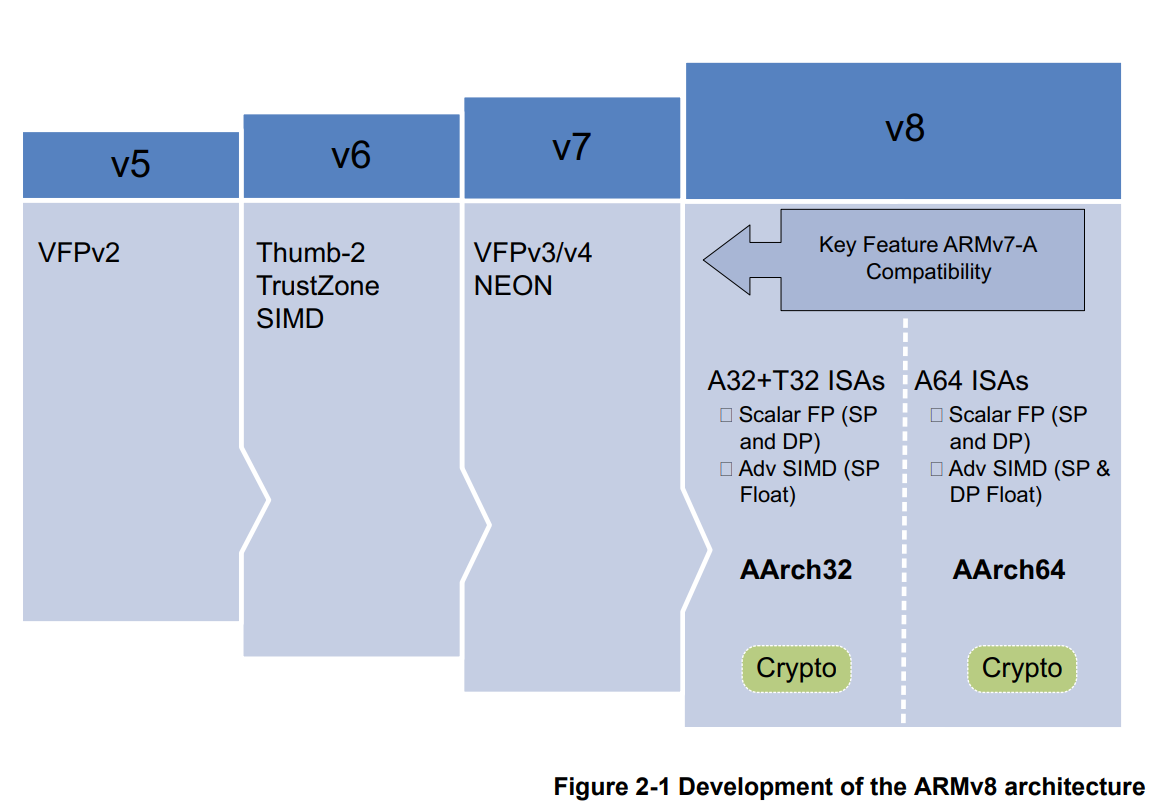

2.1 ARMv8-A

ARMv8-A 아키텍처는 애플리케이션 프로파일을 대상으로 하는 최신 세대의 ARM 아키텍처입니다.
ARMv8이라는 이름은 이제 32비트 실행과 64비트 실행을 모두 포함하는 전체 아키텍처를 설명하는 데 사용됩니다.
기존 ARMv7 소프트웨어와의 하위 호환성을 유지하면서 64비트 와이드 레지스터로 실행할 수 있는 기능을 도입했습니다.

ARMv8-A 아키텍처는 여러 가지 변경 사항을 도입하여 훨씬 더 높은 성능의 프로세서 구현을 설계할 수 있게 합니다.

Large physical address

                        프로세서가 4GB 이상으로 접근이 가능하도록 합니다.

64-bit virtual addressing

                        4GB 제한을 초과하는 가상메모리를 사용할 수 있습니다. memory mapped file I/O 또는 sparse addressing
                        (희소 주소 지정)을 사용하는 최신 데스크톱 및 서버 소프트웨어에 중요합니다.

Automatic event signaling

                        전력 효율이 높고 고성능의 spinlock을 구현할 수 있습니다.

Larger register files

                         31개의 64비트 범용 레지스터는 성능을 향상시키고 스택 사용량을 줄입니다.

Efficient 64-bit immediate generation

                         리터럴풀 사용을 줄일 수 있습니다.

Large PC-relative addressing range

                         공유 라이브러리 및 위치 독립 실행 파일 내에서 효율적인 데이터 주소 지정을 위한 +/-4GB 주소 범위.

Additional 16KB and 64KB translation granules

                         번역 조회 버퍼(TLB) 누락률과 페이지 탐색 깊이가 줄어듭니다.

New exception model

                         이를 통해 운영체제 및 하이퍼바이저 소프트웨어의 복잡성이 줄어듭니다.

Eifficient cache management

                         사용자 공간 캐시 작업은 동적 코드 생성 효율성을 향상시킵니다.
                         데이터 캐시 제로 명령어를 사용한 빠른 데이터 캐시 클리어 기능도 제공합니다.

Hadware-accelerated cryptography

                         3배에서 10배 향상된 소프트웨어 암호화 성능을 제공합니다.
                         이는 HTTPS와 같이 하드웨어 가속기로 효율적으로 오프로드하기에는 너무 작은 단위의 암호화 및 복호화에
                         유용합니다.

Load-Acquire, Store-Release instructions

                         C++11, C11, Java 메모리 모델에 맞춰 설계되었습니다.
                         명시적인 메모리 배리어 명령어를 제거하여 스레드 안전 코드의 성능을 향상시킵니다.

NEON double-precision floating-point advanced SIMD

                         이를 통해 SIMD 벡터화는 과학 계산, 고성능 컴퓨팅(HPC) 및 슈퍼컴퓨터와 같은
                         훨씬 더 광범위한 알고리즘에 적용될 수 있습니다.

1. DRM

DRM (Direct Rendering Manager)은 Linux Kernel에서 디스플레이 및 그래픽 장치를 관리하는 서브 시스템으로 유저 공간 애플리케이션과 GPU/디스플레이 하드웨어 사이의 인터페이스 역할을 합니다.

Linux Kernel에는 이미 그래픽 어댑터의 프레임버퍼를 관리하는 데 사용되는 fbdev 드라이버 및 API가 있었지만 최신 3D 가속 GPU 기반 비디오 하드웨어의 요구 사항을 처리하는 데는 어려움이 있었습니다.

이러한 장치는 일반적으로 자체 메모리(VRAM 및 CMA)에서 명령 대기열을 설정하고 관리하여 GPU에 명령을 전송해야 하며 해당 메모리 내의 버퍼와 여유 공간을 관리해야 합니다.

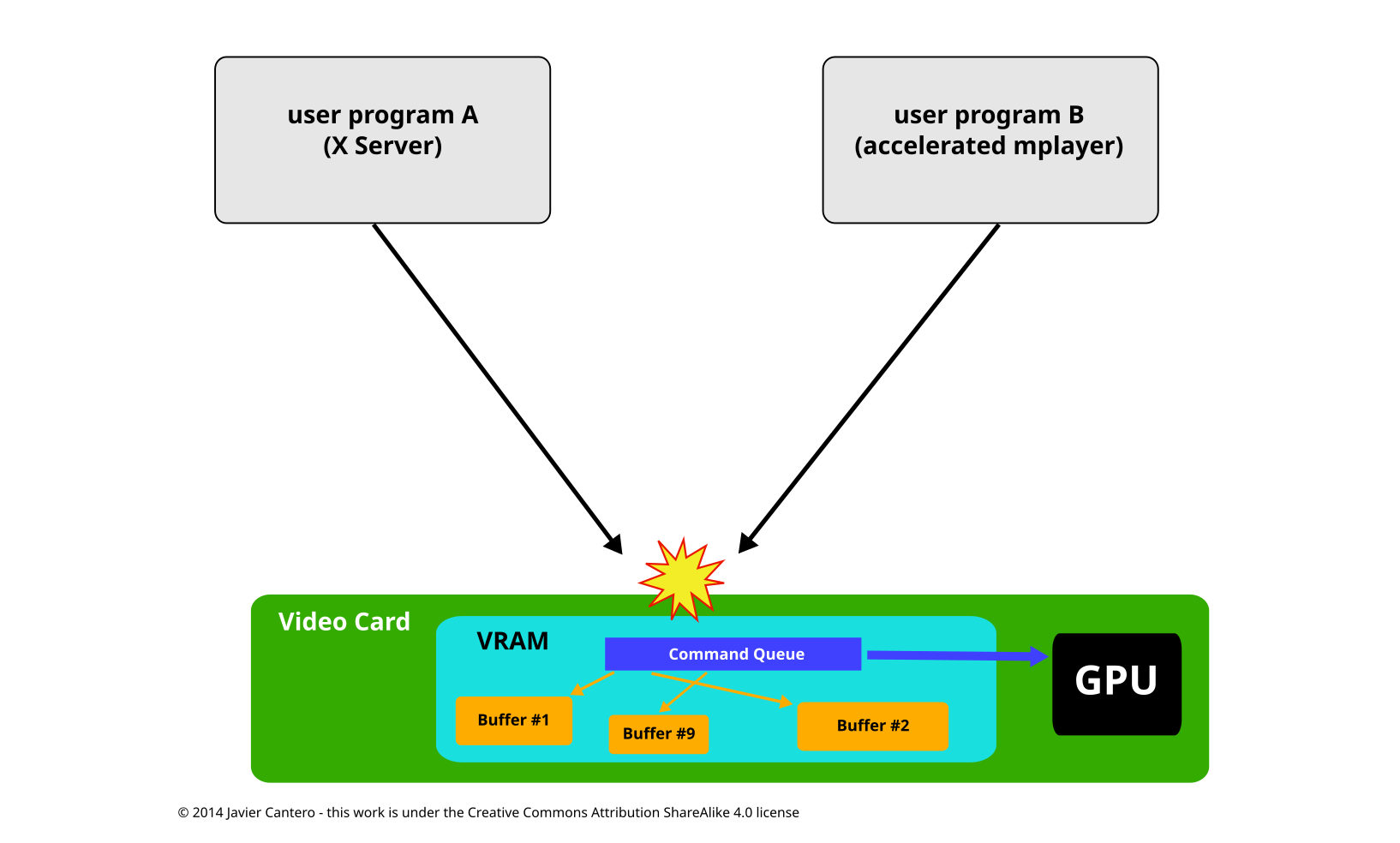

처음에는 사용자 공간 프로그램(X Server)이 이러한 리소스를 직접 관리했지만 일반적으로 자신만이 액세스할 수 있는 것처럼 작동했습니다. 두 개 이상의 프로그램이 동시에 같은 하드웨어를 제어하고 각기 다른 방식으로 리소스를 설정하려고 하면 대부분의 상황에서 문제가 발생하였습니다.

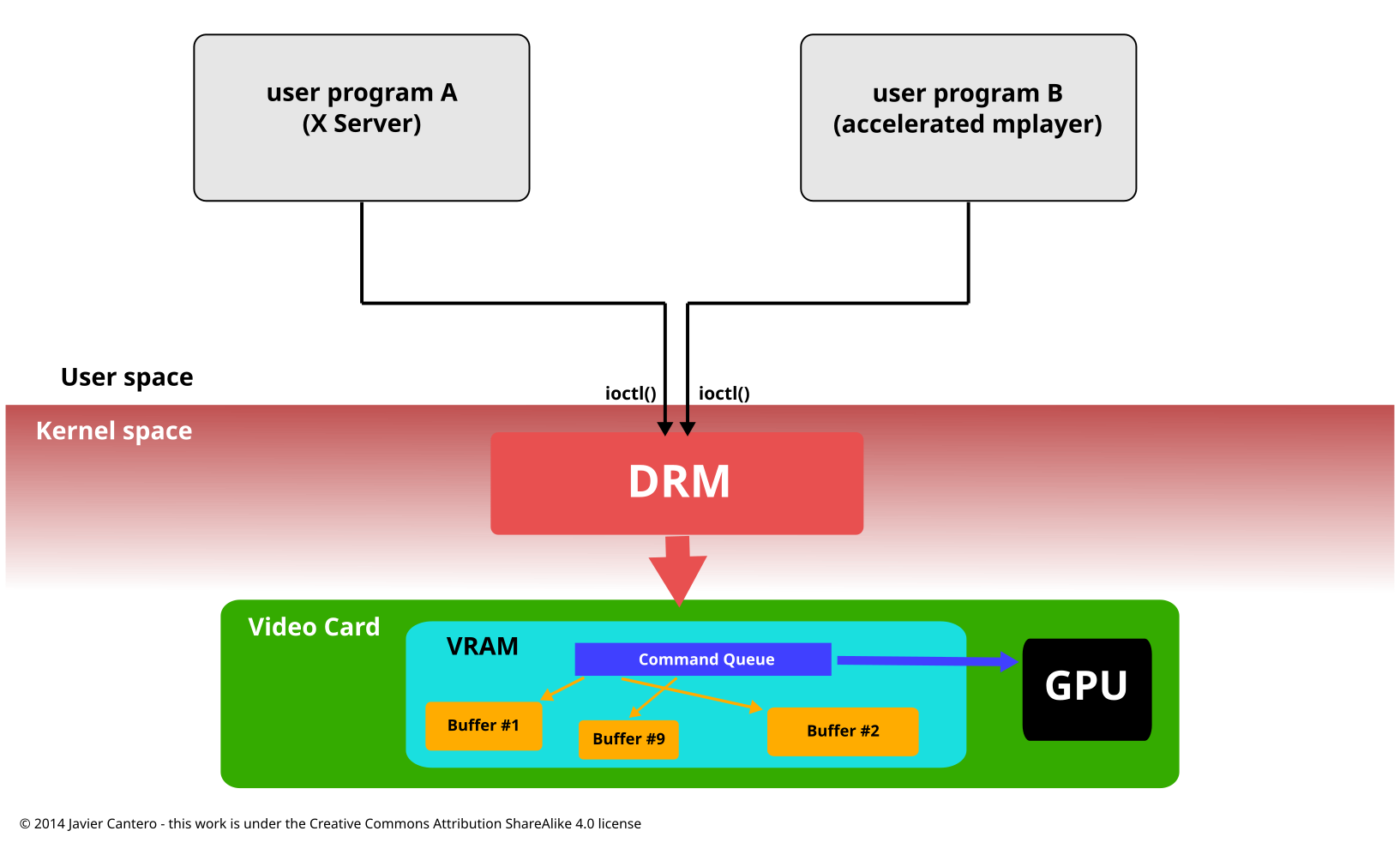

Direct Rendering Manager는 여러 프로그램이 비디오 하드웨어 리소스를 공동으로 사용할 수 있도록 만들어졌습니다. DRM은 GPU에 독점적으로 접근하며 명령 대기열, 메모리 및 기타 하드웨어 리소스를 초기화하고 유지 관리합니다.

GPU를 사용하려는 프로그램은 DRM에 요청을 보내면 DRM은 중재자 역할을 하며 충돌 가능성을 방지합니다.

위의 주된 이유로 인하여 DRM 형태로 전환하여 Linux Kernel이 발전하였으며 모드 설정, 메모리 공유 개체 및 동기화와 같이 이전에 사용자 공간에서 처리해야 했던 더 많은 기능을 포함하도록 확장되어 왔습니다.

• 사용자 공간으로부터의 디스플레이 제어 요청 처리
• 프레임버퍼 관리
• 페이지 플립(Page Flip), VBlank 이벤트 등 스케줄링
• 멀티 디스플레이 환경 지원
• GPU 메모리 관리 및 버퍼 공유 (GEM, DMA-BUF)



주 목적은 렌더링 버퍼 관리, 화면 출력, VBlank 이벤트, atomic state 변경, 그리고 플러그 앤 플레이 디스플레이 제어입니다.

DRM 구성 요소 요약

2. DRM Software Archtecture

DRM은 Kernel Space에 존재하므로 유저 공간 프로그램은 Kernel의 System Call을 통해 DRM에 필요한 서비스를 요청해야 합니다.

DRM에서 감지한 각 GPU는 DRM 장치로 인식되며 디바이스 노드(/dev/dri/cardX)가 생성되어 이와 상호 작용 합니다. GPU와 통신하려는 유저 공간 프로그램은 디바이스 장치 파일을 열어 ioctl 호출을 사용하여 DRM과 통신해야 합니다.

libdrm은 Kernel의 DRM드라이버를 사용하기 위한 user space 라이브러리(wrapper) 입니다. libdrm을 사용하면 커널 인터페이스가 사용자 공간에 직접 노출되는 것을 피할 수 있을 뿐만 아니라 프로그램 간에 코드를 재사용하고 공유할 수 있는 이점이 있습니다.

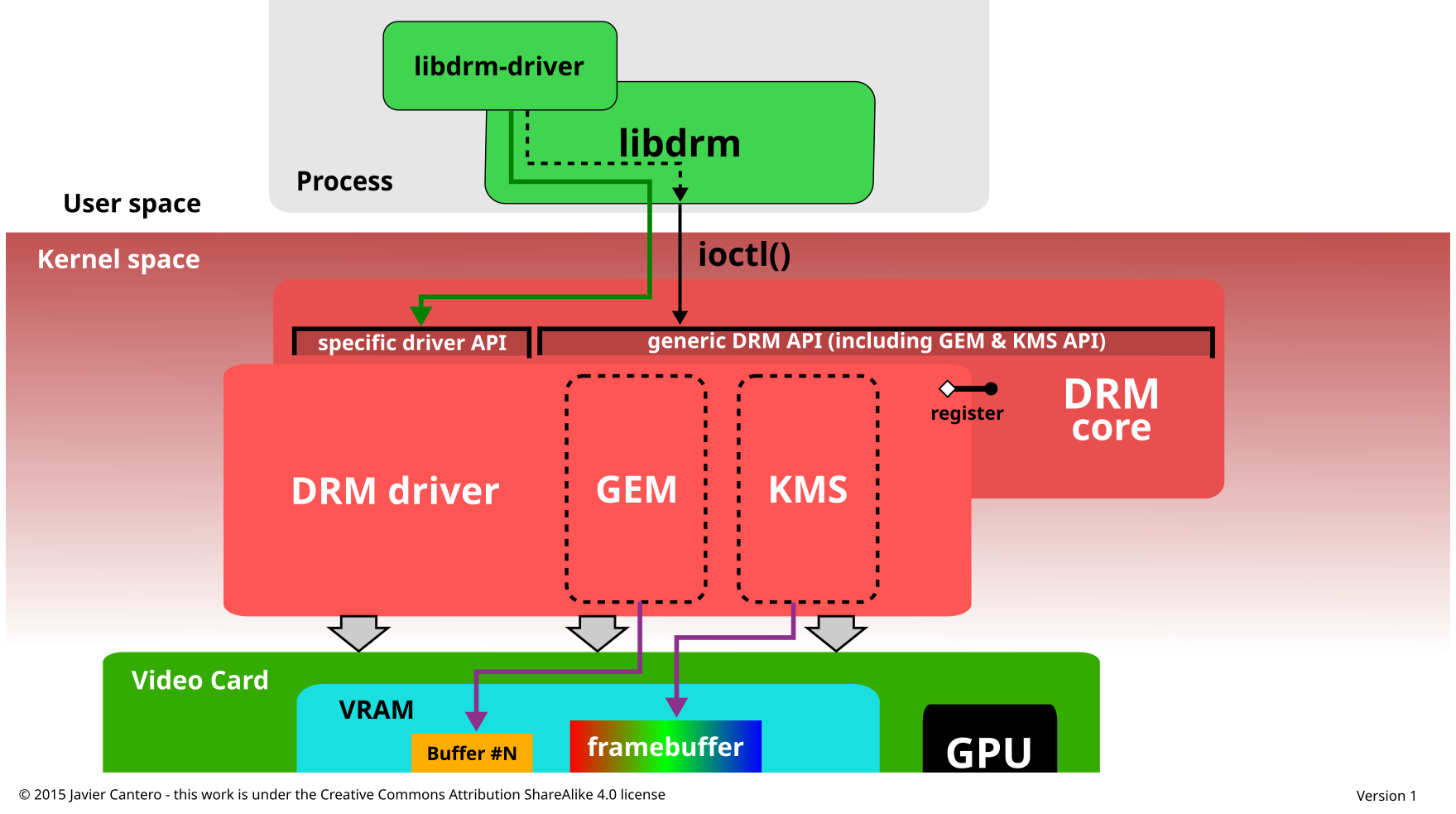

위의 그림과 같이 DRM은 크게 두 부분으로 구성됩니다. 일반적인 Kernel의 DRM Core 와 각 유형의 지원 하드웨어에 대한 DRM (Platform) Driver 입니다. DRM Core는 다양한 DRM Driver가 등록할 수 있는 기본 프레임워크를 제공하고 사용자 공간에 공통적인 하드웨어 독립적인 기능을 갖춘 최소한의 ioctl 기능을 제공합니다.

반면 DRM 드라이버는 지원하는 GPU 유형에 따라 특정 API의 하드웨어 종속 부분을 구현합니다. DRM 코어에서 다루지 않는 나머지 ioctl 구현을 제공해야 하지만 API를 확장하여 해당 하드웨어에서만 사용할 수 있는 추가 기능을 갖춘 추가 ioctl을 제공할 수도 있습니다.

특정 DRM 드라이버가 향상된 API를 제공하는 경우 사용자 공간 libdrm도 추가 ioctl과 인터페이스 하기 위해 사용자 공간에서 사용할 수 있는 추가 라이브러리 libdrm-specific_driver 형태로 확장됩니다.

DRM Core는 사용자 공간 애플리케이션에 여러 인터페이스를 내보내며, 일반적으로 해당 래퍼 함수를 ​​통해 사용됩니다. 또한 드라이버는 ioctls 및 sysfs 파일을 통해 사용자 공간 드라이버 및 장치 인식 애플리케이션에서 사용할 수 있도록 장치별 인터페이스를 내보냅니다.

외부 인터페이스에는 메모리 매핑, 컨텍스트 관리, DMA 작업, AGP 관리, vblank 제어, fence 관리, 메모리 관리 및 출력 관리가 포함됩니다.

3. Kernel Mode Setting (KMS)

리눅스 그래픽 스택에서 KMS (Kernel Mode Setting) 는 디스플레이 장치의 출력 모드를 설정하고 제어하는 핵심 기능입니다.
여기서 모드(mode) 란 해상도(Resolution), 컬러 포맷(Color Format), 주사율(Refresh Rate) 등 디스플레이가 출력할 수 있는 상태를 의미합니다.

즉, KMS는 GPU 장치가 연결된 디스플레이가 지원하는 값 범위 내에서 올바른 모드를 선택하고, 이를 하드웨어 레벨에서 설정하는 역할을 합니다.

과거에는 X.Org Server 또는 특정 그래픽 애플리케이션이 직접 하드웨어에 접근하여 모드를 설정했습니다.
이 방식에는 두 가지 문제가 있었습니다:

1. 보안 문제
   • 사용자 공간 프로그램이 직접 하드웨어를 제어하기 위해 루트 권한으로 실행되어야 했습니다.
   • 이는 안정성과 보안 측면에서 위험 요소가 많았습니다.
2. 일관성 부족
   • 여러 애플리케이션이 각각 하드웨어를 제어하려고 하면 충돌이나 비정상적인 동작이 발생할 수 있었습니다.

이러한 문제를 해결하기 위해 커널이 모드 설정을 담당(Kernel Mode Setting) 하도록 변경되었고,
사용자 공간에서는 안전하게 DRM(Direct Rendering Manager) 인터페이스를 통해 제어 명령을 전달하는 구조로 발전했습니다.

KMS의 주요 구성 요소

KMS는 단일 하드웨어 블록이 아니라, 디스플레이 파이프라인을 구성하는 여러 요소의 조합으로 동작합니다. DRM 드라이버는 일반적으로 다음 세 가지 주요 객체를 관리합니다:

1. CRTC
   • 프레임 버퍼 메모리에서 픽셀 데이터를 읽어와 화면에 출력하는 역할
   • 스캔아웃(scanout) 동작을 담당하며, vsync와 같은 타이밍 제어를 관리
2. Encoder
   • CRTC에서 출력된 데이터를 특정 디스플레이 신호 형식(HDMI, DisplayPort, DVI 등)으로 변환
   • 하나의 CRTC는 여러 Encoder와 연결될 수 있음
3. Connector
   • 실제 물리적인 디스플레이 장치(모니터, 패널 등)에 연결되는 지점
   • EDID(Extended Display Identification Data)를 읽어 디스플레이가 지원하는 모드를 파악

이 세 가지 객체를 조합하여 커널은 '어떤 프레임 버퍼를 어떤 방식으로 어떤 출력 장치에 보여줄 것인가'를 결정하게 됩니다.

이번 글에서는 DRM과 KMS의 기본 개념과 필요성, 그리고 주요 객체(CRTC/Encoder/Connector)의 역할을 살펴보았습니다.

다음 글에서는 이 추상화 구조가 실제 SoC에서 어떻게 매핑 되는지, 그리고 Simple Pipe와 전통적인 구현 방식이 어떻게 다른지 구체적으로 다루어 보겠습니다.

- XMODEM

XMODEM은 시리얼 통신 매체를 활용하여 CP/M 플로피 디스크에 사용된 기본 블록 크기인 128Byte를 채택해 128byte의 데이터 단위 전송 및 프로토콜 규약으로 당시 모뎀을 통한 파일 전송을 보다 쉽게 만들기 위해 탄생했습니다.

XMODEM은 간단하면서도 신뢰성 있는 데이터 전송방식을 제공하여, 이후 YMODEM, ZMODEM 같은 확장 프로토콜이 탄생할 수 있는 기초가 되었습니다.

대부분의 파일 전송 프로토콜과 같이 XMODEM은 원래의 데이터를 일련의 패킷으로 쪼개어 수신자에게 보내며 여기에 추가 정보를 담고 있어서 수신자가 어느 패킷을 올바르게 받았는지를 결정할 수 있게 합니다.

128Byte 프로토콜에서 1Kbyte 형태로 발전하기도 했으며, Checksum 이외에 CRC16 형태로 확장되기도 하여 각 상황 및 설정에 맞춰 통신을 할 수 있도록 설계되어야 합니다.

이번 글에서는 XMODEM 프로토콜의 작동 방식과 패킷 구조, 전송 흐름을 알아보겠습니다.

- XMODEM 프로토콜의 기본 개념

XMODEM은 양방향 통신을 기반으로 하는 오류 검출 방식을 채택하여 데이터를 전송합니다.

특히 종단 간 오류 제어를 위해 체크섬(Checksum) 방식이 사용됩니다.

데이터 전송 시 오류가 발생하면 수신 측에서 오류 패킷을 다시 요청하여 재전송하는 방식으로 파일의 신뢰성을 유지합니다.

XMODEM은 전송 중 패킷 손실이나 손상된 데이터를 감지할 수 있어 당시 모뎀 환경에서 매우 유용했습니다.

- Data Packet Structure

XMODEM 패킷은 128바이트 크기의 고정된 데이터 블록으로 이루어져 있습니다.

각 패킷은 다음과 같은 형식으로 구성됩니다.

1. SOH (Start of Header): 1바이트, 패킷의 시작을 나타내며 ASCII 코드 0x01로 표시됩니다.
2. 블록 번호: 1바이트, 현재 패킷의 순서를 표시합니다. 0부터 시작하여 1씩 증가하며, 255를 넘어가면 다시 0으로 돌아갑니다.
3. 블록 번호의 보수: 1바이트, 블록 번호의 보수를 저장하여 오류를 검증하는 데 사용됩니다.
4. 데이터: 128바이트의 실제 데이터 내용입니다. 파일의 마지막 패킷에서는 부족한 바이트를 0x1A(EOF 문자)로 채웁니다.
5. 체크섬: 1바이트, 오류 검출을 위한 값으로, 데이터 필드의 모든 바이트의 합을 1바이트로 나타냅니다.

Checksum 과 CRC16 프로토콜의 차이는 Data Packet 이후 에러 검출을 위하여 Checksum 1 byte 또는 CRC16의 2 byte 에 따른 데이터 끝부분의 차이가 존재합니다.

- 기본 패킷(Checksum)

- CRC16 패킷

- Transfer flow

XMODEM 프로토콜은 간단하지만 규칙적인 전송 과정을 따릅니다. 송신 측과 수신 측이 데이터를 주고받는 과정을 단계별로 살펴보겠습니다.

1. 전송 시작 신호: 수신 측이 준비되면 ASCII 코드 0x15(NAK) 또는 0x43(C)을 송신 측으로 보내 파일 전송을 시작합니다. 이를 통해 송신 측은 수신 측이 준비되었음을 알 수 있습니다.
2. 데이터 패킷 전송: 송신 측은 각 데이터 블록을 패킷 구조에 맞추어 순차적으로 전송합니다.
3. ACK/NAK 확인: 수신 측은 패킷을 수신한 후 체크섬을 확인합니다. 오류가 없는 경우 ACK(0x16) 신호를, 오류가 있는 경우 NAK 신호를 송신 측에 보냅니다. NAK(0x15) 신호를 받으면 송신 측은 해당 패킷을 다시 전송합니다.
4. 파일 전송 완료: 모든 데이터 패킷 전송이 완료되면 송신 측은 EOT(End of Transmission) 신호를 보내 파일 전송을 마무리합니다. 수신 측이 EOT(0x04) 신호를 확인하면 전송이 끝났음을 인지하게 됩니다.

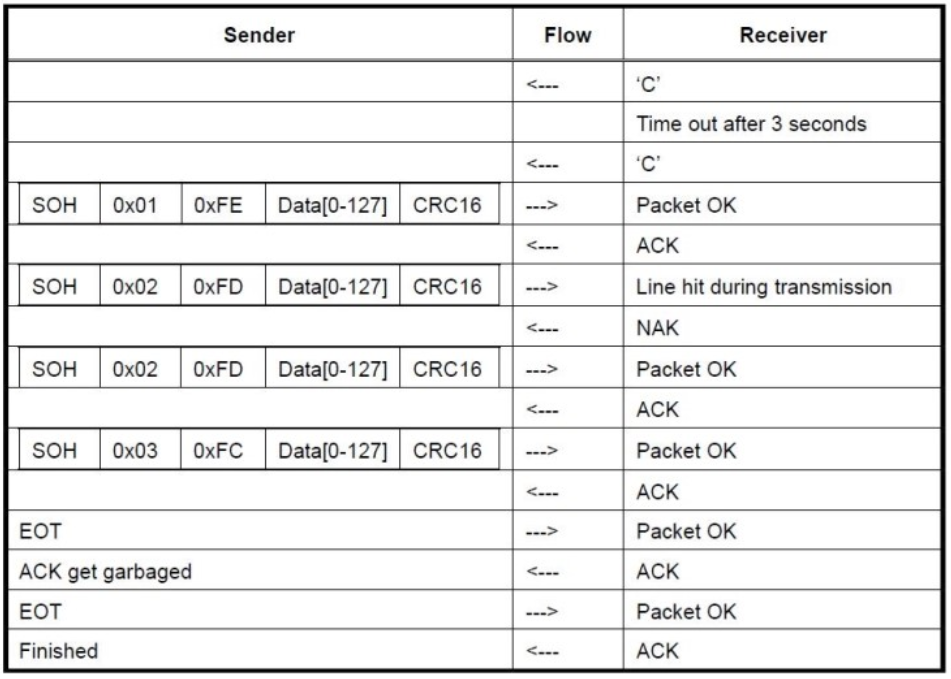

아래의 표와 같이 위에 설명한 수신 측에서 CRC의 경우 0x43('C')를 전송하여 전송측에 전송 요청을 보내어 통신 시작 및 싱크를 맞춰 진행합니다.

CRC 방식이 아닌 Checksum의 경우 0x15(NAK)를 보내어 시작합니다.

전송 측으로 전달된 첫 패킷을 수신측에서 제대로 수신할 수 없는 경우 Checksum에서는 0x15(NAK)를 보내지만 CRC의 경우 0x43('C') 값을 보내야 합니다.

해당 상황에서 CRC 전송에서 첫 패킷에 0x15(NAK)를 보내게 될 경우 Tera Term 등의 프로토콜에서는 자동으로 Checksum으로 전환되니 해당 시퀀스에 대해 주의해야 합니다.

전송 시작 이후 SOH 와 각 Data Format에 맞춰 파일 데이터를 수신하며 Checksum 또는 CRC 패킷을 통해 Data 오류 검출 및 정합성을 확인하여 파일 데이터를 수신하고 EOT를 수신하게 되면 통신이 모두 종료되게 됩니다.

결론

XMODEM은 초기 파일 전송 프로토콜로서 통신 기술 발전에 중요한 기여를 했습니다.

이 프로토콜은 기본적인 오류 검출 기능을 통해 파일 전송의 신뢰성을 보장하며, 데이터 통신의 기초 개념을 잘 보여줍니다.

XMODEM을 이해하면, 이후 발전한 다양한 프로토콜의 배경과 원리를 쉽게 이해할 수 있습니다.

이상으로 XMODEM의 개념과 작동 방식을 알아보았습니다.

ARM aarch64 System에서 Ubuntu 22.04 Base Rootfs 작업을 위해서는 하기와 같은 작업을 통해 진행해야 한다.

작업을 할 Host PC에는 Qemu 명령이 설치 되어 있어야 하고 없다면 하기 명령을 통해 미리 설치해준다.

sudo apt update -y
sudo apt install -y qemu-user-static qemu-aarch64-static

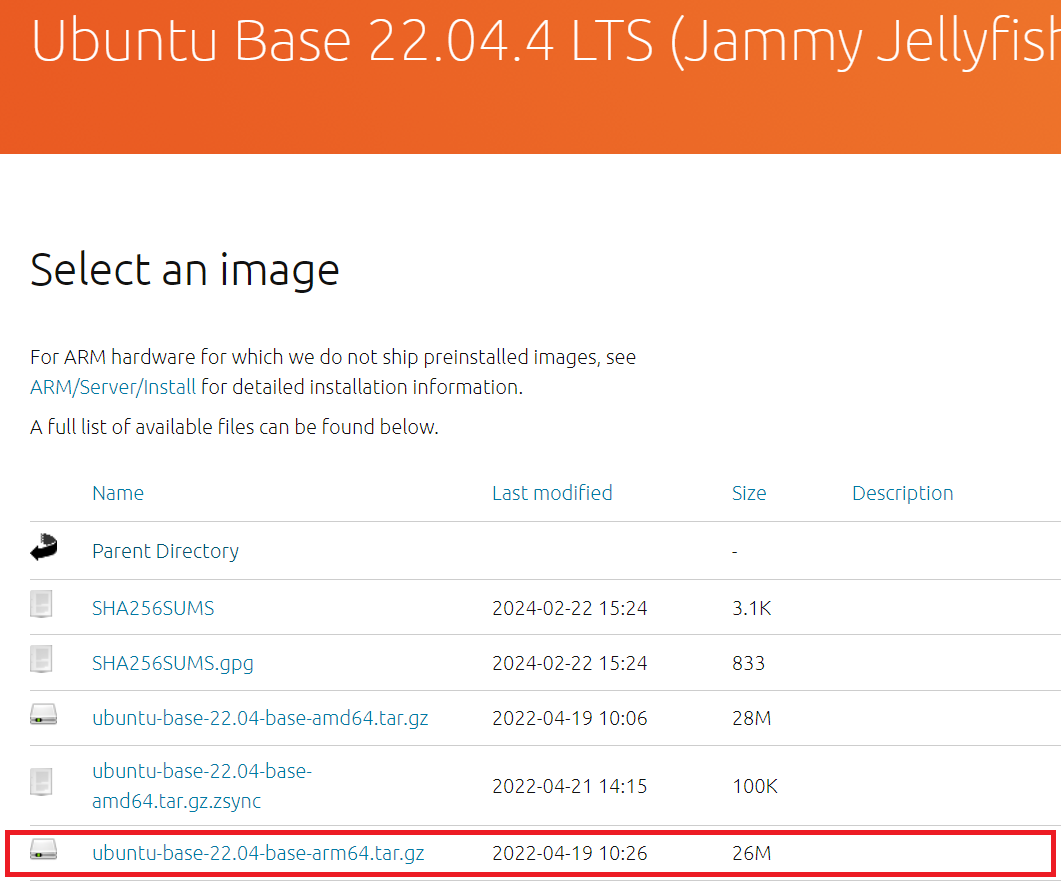

Ubuntu-Base 22.04 등의 Release 버전은 하기의 링크에서 다운로드가 가능하다.

https://cdimage.ubuntu.com/ubuntu-base/releases/

위의 해당 사이트를 통해 'ubuntu-base-22.04-base-amd64.tar.gz' 를 다운로드 한 것을 가정으로 작업 방법에 대해 설명한다.

다운로드 이후 하기의 명령과 같이 ubuntu_base 디렉토리를 생성 후 압축 파일을 해제하여 작업할 영역을 생성해준다.

chroot 명령을 통해 aarch64 시스템을 사용해야 하기 때문에 'qemu-aarch64-static' 또한 root filesystem의 bin 안에 qemu-aarch64-static을 복사해준다.

mkdir -p ./ubuntu_base
tar zxvf ubuntu-base-22.04-base-amd64.tar.gz -C ubuntu_base
sudo cp /usr/bin/qemu-aarch64-static ./ubuntu_base/bin/qemu-aarch64-static

ubuntu_base Filesystem이 생성되면 작업 시 사용할 proc 및 sysfs 등을 mount 해주어야 하는데 하기의 스크립트를 통해

chroot 이전에 mount/umount 작업을 진행할 수 있도록 준비한다.

#mnt_ubuntu.sh

#!/bin/bash
mnt() {
    echo "MOUNTING"
    sudo mount -t proc /proc ${2}proc
    sudo mount -t sysfs /sys ${2}sys
    sudo mount -o bind /dev ${2}dev
    sudo mount -o bind /dev/pts ${2}dev/pts
    sudo chroot ${2}
}
umnt() {
    echo "UNMOUNTING"
    sudo umount ${2}proc
    sudo umount ${2}sys
    sudo umount ${2}dev/pts
    sudo umount ${2}dev
}

if [ "$1" == "-m" ] && [ -n "$2" ] ;
then
    mnt $1 $2
elif [ "$1" == "-u" ] && [ -n "$2" ];
then
    umnt $1 $2
else
    echo ""
    echo "Either 1'st, 2'nd or both parameters were missing"
    echo ""
    echo "1'st parameter can be one of these: -m(mount) OR -u(umount)"
    echo "2'nd parameter is the full path of rootfs directory(with trailing '/')"
    echo ""
    echo "For example: ch-mount -m /media/sdcard/"
    echo ""
    echo 1st parameter : ${1}
    echo 2nd parameter : ${2}
fi

위의 스크립트 실행 방법은 './mnt_ubuntu.sh -m ./ubuntu_base' './mnt_ubuntu.sh -u ./ubuntu_base' 와 같이 작업 시작 전에 '-m' 을 통해 mount 후 작업 완료 시 '-u'를 통해 umount 작업을 진행한다.

ubuntu base 작업 이전에 dns 등 network 환경을 잡아주기 위하여 하기와 같이 resolv.conf를 복사해준다.

cp -vrfp /etc/resolv.conf ubuntu_base/etc/resolv.conf

또는 하기와 같이 nameserver를 8.8.8.8로 설정하여 google nameserver를 활용한다.

위와 같은 네트워크 환경까지 준비가 되면 하기의 명령을 통해 chroot을 진행하여 filesystem 작업을 진행한다.

chmod a+x mnt_ubuntu.sh
./mnt_ubuntu.sh -m ubuntu_base/

해당 명령을 진행하면 ubuntu_base 디렉토리를 기준으로 chroot가 진행되어야 한다.

정상적으로 전환이 완료되었다면 하기와 같은 필수 유틸을 설치하고 필요한 명령 및 패키지가 있다면 apt를 통해 설치를 해준다.

chmod 777 /tmp
apt update -y
apt install -y systemd
apt install -y vim htop
apt install -y net-tools ethtool ifupdown udhcpc ssh iputils-ping rsyslog

이와 더불어 추가적으로 ttyS0 등의 getty 로그인이 필요하다면 하기의 내용을 토대로
'./etc/systemd/system/getty.target.wants/getty@ttyS0.service' 경로에 파일을 추가해준다.

#  SPDX-License-Identifier: LGPL-2.1-or-later
#
#  This file is part of systemd.
#
#  systemd is free software; you can redistribute it and/or modify it
#  under the terms of the GNU Lesser General Public License as published by
#  the Free Software Foundation; either version 2.1 of the License, or
#  (at your option) any later version.

[Unit]
Description=Getty on %I
Documentation=man:agetty(8) man:systemd-getty-generator(8)
Documentation=http://0pointer.de/blog/projects/serial-console.html
After=systemd-user-sessions.service plymouth-quit-wait.service getty-pre.target
After=rc-local.service

# If additional gettys are spawned during boot then we should make
# sure that this is synchronized before getty.target, even though
# getty.target didn't actually pull it in.
Before=getty.target
IgnoreOnIsolate=yes

# IgnoreOnIsolate causes issues with sulogin, if someone isolates
# rescue.target or starts rescue.service from multi-user.target or
# graphical.target.
Conflicts=rescue.service
Before=rescue.service

# On systems without virtual consoles, don't start any getty. Note
# that serial gettys are covered by serial-getty@.service, not this
# unit.
ConditionPathExists=/dev/tty0

[Service]
# the VT is cleared by TTYVTDisallocate
# The '-o' option value tells agetty to replace 'login' arguments with an
# option to preserve environment (-p), followed by '--' for safety, and then
# the entered username.
ExecStart=-/sbin/agetty -o '-p -- \\u' --noclear %I $TERM
Type=idle
Restart=always
RestartSec=0
UtmpIdentifier=%I
TTYPath=/dev/%I
TTYReset=yes
TTYVHangup=yes
TTYVTDisallocate=yes
IgnoreSIGPIPE=no
SendSIGHUP=yes

# Unset locale for the console getty since the console has problems
# displaying some internationalized messages.
UnsetEnvironment=LANG LANGUAGE LC_CTYPE LC_NUMERIC LC_TIME LC_COLLATE LC_MONETARY LC_MESSAGES LC_PAPER LC_NAME LC_ADDRESS LC_TELEPHONE LC_MEASUREMENT LC_IDENTIFICATION

[Install]
WantedBy=getty.target
DefaultInstance=ttyS0

위 과정이 완료되면, 하기와 같이 'exit' 명령을 통해 chroot를 종료한다. 그 후 이전에 mount 한 proc 등 sysfs 를 스크립트를 실행하여 종료한다.

./mnt_ubuntu.sh -u ubuntu_base/

또한, 사용할 이미지에 이미 넣어두었던 qemu 파일을 aarch64 시스템에서는 필요하지 않으므로 삭제해준다.

rm -rf ./ubuntu_base/bin/qemu-aarch64-static

해당 작업이 완료되었다면 다시 ubuntu_base 디렉토리로 이동하여 '/' 경로에서 압축을 진행해주어 파일시스템 만드는 것을 완료한다.

cd ubuntu_base
tar zcvf ubuntu_base.tar.gz *
mv ubuntu_base.tar.gz ../
cd -

AArch64(ARMv8) Page Table의 Normal Memory에 대한 속성에 대하여 설명하겠습니다.

메모리 영역에 대하여 속성들(ex. memory type, cacheability, shareability...)은 해당 메모리 영역과 관련되어 속성에 의해 제어됩니다.

Normal Memory는 일반적으로 페이지로 구성 및 나누어지고 Page Table을 탐색하도록 구현된 프로세서의 하드웨어 메커니즘에 의해 접근됩니다.

각각의 메모리 접근은 Page Table Entry와 관련된 Attribute(속성)에 의해 제어되고 제한됩니다.

- Table Descriptors

이 글에서는 다양한 페이지 테이블 항목의 형식에 대해 설명합니다. 빠른 참조를 위해 Format 형식을 상단에 배치해두겠습니다.

페이지 테이블의 테이블 디스크립터 항목은 비트[1:0]가 0b11이며, AArch64에서 Stage 3까지 지원하기에 Stage 3의 descriptor 형식은 0b11이 될 수 없습니다.

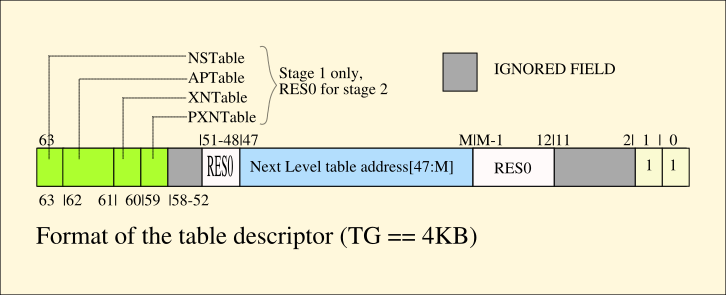

- Table descriptor format

- Table descriptor attributes

Stage 2 테이블 디스크립터에는 속성 필드가 포함되지 않음을 유의하세요. 다음 표는 Stage 1 테이블 항목에 연결된 속성을 설명합니다.

 NSTable

이 비트는 디스크립터의 테이블 식별자가 보안 상태(Secure state)에서의 접근을 위해 보안 PA(Secure PA) 공간(NSTable == 0) 또는 Non-Secure(NSTable == 1) 메모리에 위치하는지를 나타냅니다.

NSTable이 1이면, 후속 조회되는 하위 페이지 또는 블록 디스크립터의 NS 비트 값은 무시되며 참조된 블록이나 페이지는 비보안 메모리에 속하게 됩니다.

또한, 이후 조회된 테이블에서의 NSTable 값도 무시되며 이러한 테이블 항목들은 비보안 메모리를 참조합니다.

추가적으로, 보안 상태에서 가져온 항목은 nG == 1(non-global)로 간주됩니다.

참고: NSTable 비트의 설정은 변환 테이블 탐색의 모든 후속 조회에 적용됩니다.

 APTable

APTable 비트는 변환의 한 단계에서 이후 조회되는 항목들에 대한 권한을 설정합니다. 이는 동일한 변환 단계 내에서 적용됩니다.

Secure EL3 및 Non-Secure EL2의 경우  APTable 비트 0이 RES0로 설정되어 비트 1만 유효합니다.

APTable[1:0]이 0b1x로 설정되면, 이후 레벨 조회의 권한과 상관없이 모든 예외 레벨에서 쓰기 권한이 허용되지 않습니다.

여러 단계 변환이 있는 TR(Translation Regimes)에서는 APTable이 Stage 1 변환 제어만 담당합니다. Stage 2 디스크립터의 경우, APTable 비트가 RES0로 설정되어 하드웨어가 해당 값을 무시합니다.

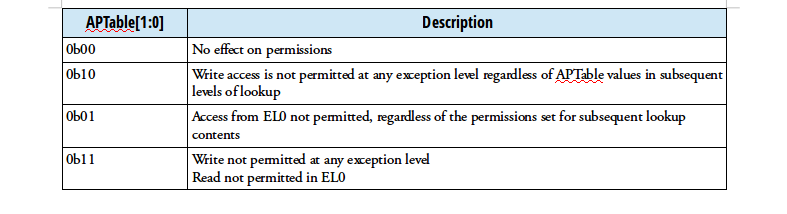

여러 예외 레벨 변환 체제를 위한 APTable 비트의 전체 설명은 다음과 같습니다.

 UXNTable/XNTable

 PXNTable

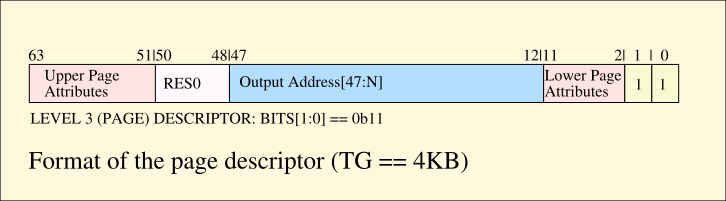

- Block/Page descrioptors

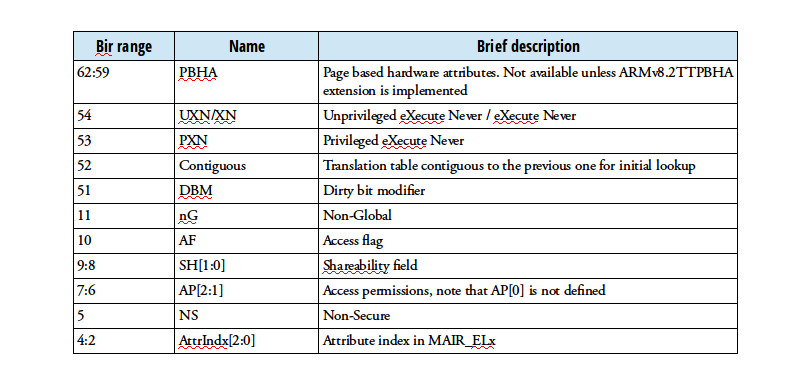

- Page/Block descriptor attributes

UXN

비트 54는 Stage 1에서 두 개의 VA(Virtual Address) 범위를 지원하는 변환 체제에 대한 Stage 1 테이블 항목에서만 UXN으로 정의됩니다. 이 필드는 EL0 코드 실행에만 적용됩니다.

• 0일 경우, EL0에서 코드 실행이 허용됩니다.

XN

비트 54는 Stage 1에서 하나의 VA 범위만 지원하는 변환 체제에 대해 XN으로 정의됩니다. 이 필드는 변환이 적용되는 모든 예외 레벨에 적용됩니다.

• 0일 경우, 코드 실행이 허용되며, 그렇지 않으면 실행이 금지됩니다.

PXN

비트 53은 Stage 1에서 두 개의 VA 범위를 지원하는 변환 체제에 대한 Stage 1 테이블 항목에서만 PXN으로 정의됩니다.

하나의 VA 범위만 지원하는 TR에서는 이 비트가 RES0로 설정되어 하드웨어에서 무시됩니다.

이 필드는 EL0 이상의 예외 레벨에서만 적용됩니다.

• 0일 경우, 코드 실행이 허용됩니다.

Contiguous

Stage 2의 초기 조회에만 적용되며, 동일한 속성 및 권한을 공유하는 항목들이 단일 TLB 항목에 캐시될 수 있음을 하드웨어에 정보를 제공합니다.

DBM (Dirty Bit Modification)

이 비트는 페이지 또는 메모리 섹션의 내용이 수정되었음을 나타냅니다.

하드웨어 액세스 플래그 관리가 활성화되면 이 비트는 하드웨어에서 옵션으로 제어될 수 있습니다.

이를 활성화하려면 TCR_ELx 레지스터의 HD 필드(TCR_ELx.HD)를 설정합니다.

이 기능은 하드웨어 구현에 따라 옵션으로 제공되고 지원되지 않으면 TCR_ELx.HD는 RES0로 간주됩니다.

nG (non-Global)

비트 11은 Stage 1에서 두 개의 VA 범위를 지원하는 변환 체제의 테이블 항목에서만 nG로 정의됩니다.

하나의 VA 범위를 지원하는 TR에서는 이 비트가 RES0로 설정되고 하드웨어에서 무시됩니다.

AF (Access Flag)

이 비트는 ARMv8.0에서 소프트웨어에 의해 관리되며, ARMv8.1-TTHM 확장이 구현된 경우 하드웨어에 의해 옵션으로 관리될 수 있습니다.

이 비트는 페이지나 블록이 처음 액세스되었을 때 설정됩니다.

AF == 0으로 설정된 디스크립터 항목이 TLB로 읽히려고 할 때마다 액세스 오류가 발생하며, 소프트웨어는 해당 디스크립터의 AF를 1로 설정해야 합니다.

SH[1:0] (Shareability)

이는 캐시 가능한 메모리에만 적용되며(AttrInx[2:0]에 의해 결정), Stage 1 및 Stage 2에서 다음과 같은 의미를 가집니다(0b01은 예약됨):

• 0b00: 비공유 가능
• 0b10: 외부 공유 가능
• 0b11: 내부 공유 가능

AP[2:1] (Access Permissions)

Stage 1 변환에서(여러 예외 레벨을 포함하는 TR의 경우):

• 0b00: EL0에서 액세스 불가, 상위 레벨에서 읽기/쓰기 가능
• 0b01: EL0에서 읽기/쓰기 가능, 상위 레벨에서 읽기/쓰기 가능
• 0b10: EL0에서 액세스 불가, 상위 레벨에서 읽기만 가능
• 0b11: EL0에서 읽기만 가능, 상위 레벨에서 읽기만 가능

Stage 1 변환(TR이 단일 예외 레벨을 포함하는 경우), AP[1]은 RES1로 설정됩니다:

• 0b0: 읽기/쓰기 가능
• 0b1: 읽기만 가능

Stage 2 변환에서는 S2AP 필드가 액세스 권한에 영향을 미치며 AP[2:1]과 결합됩니다.

NS (Non-Secure Access Control)

• 0b1: 보안 및 비보안 실행 상태에서 액세스 허용
• 0b0: 보안 실행 상태에서만 액세스 허용

MemAttr[3:0] (Memory Attribute Index)

MAIR_ELx 레지스터에서 메모리 속성 인덱스를 나타내며, 디바이스 메모리와 일반 메모리를 구분할 수 있습니다.

일반 메모리의 경우 캐시 가능성(Writeback/Writethrough), 공유 가능성(내부/외부), 할당 정책(Read/Write) 등의 정보를 포함합니다.

Writable 메모리에서 실행 방지

추가 보안 조치로 AArch64는 모든 예외 레벨과 변환 체제에서 쓰기 가능한 메모리에서의 실행을 방지하는 기능을 제공합니다.

이 기능은 레지스터 필드 SCTLR_ELx.WXN에 의해 제어됩니다.

EL0와 상위 EL에 적용되는 TR에서 해당 SCTLR_ELx.WXN == 1로 설정되면:

• Stage 1 변환의 EL0에서 쓰기 가능한 모든 영역은 XN == 1로 처리됩니다.
• Stage 1 변환의 EL1에서 쓰기 가능한 모든 영역은 PXN == 1로 처리됩니다.

단일 예외 레벨에만 적용되는 TR에서 SCTLR_ELx.WXN == 1로 설정되면, Stage 1 변환에서 쓰기 가능한 모든 영역은 UXN == 1로 처리됩니다.
